碘吸附和气溶胶过滤器性能验证台架
一、项目背景

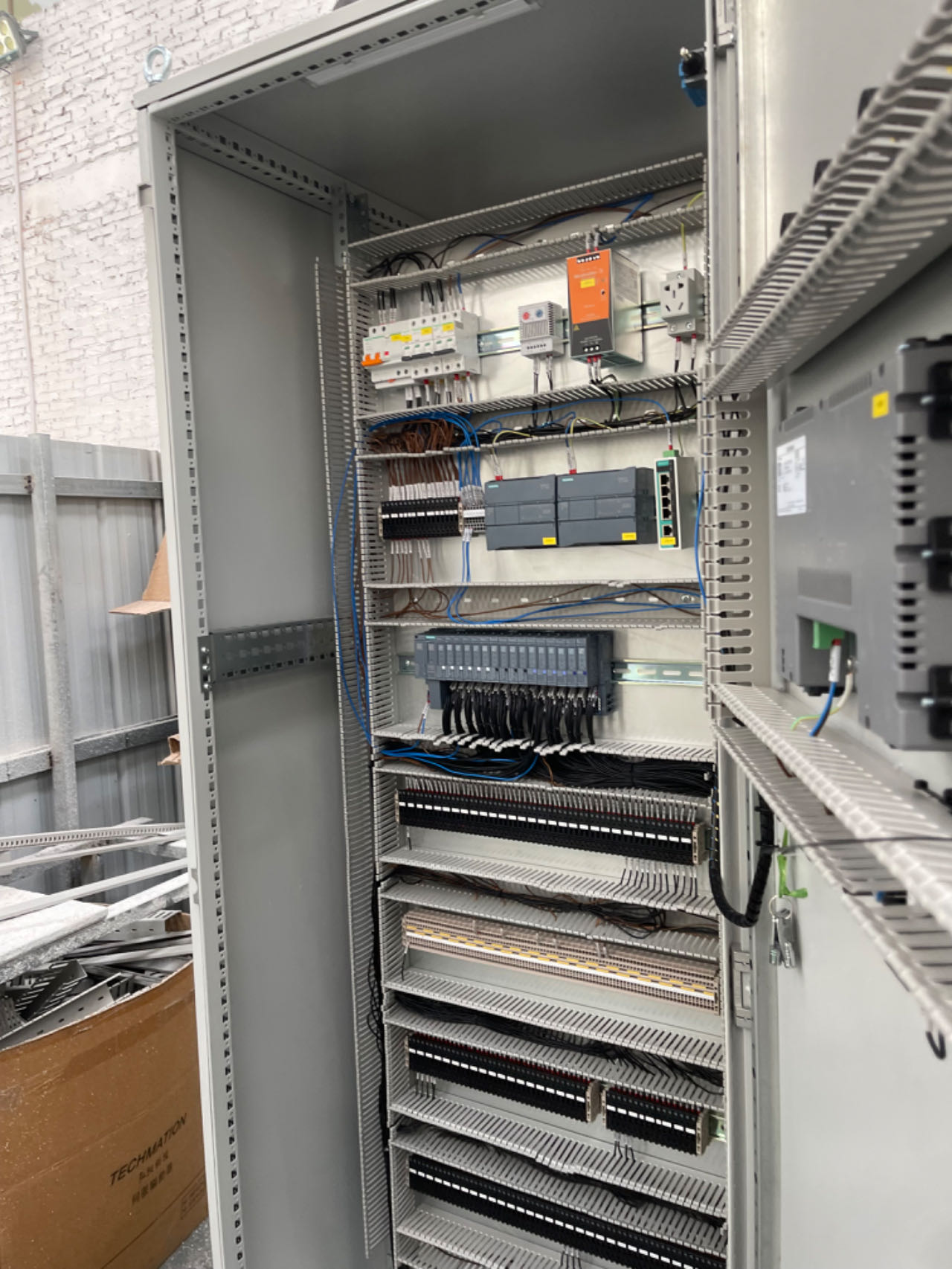

与普通活性炭过滤器相比,核电站用的过滤器炭层厚、吸附效率高、耐温和抗震要求高。由于吸附是个放热过程,温度过高可能引燃活性炭,所以对碘吸附器有严格的耐温要求。核燃料处理厂中甲基碘和碘浓度很高,这时就不能再使用活性炭,而是采用其他不燃的多孔吸附材料来制造碘吸附器。从而减小核废气体对环境的污染。本系统搭载西门子1200CPU,ET200远程IO模块。
二、项目目标
本项目的主要目标是:
1. 实现管道内稳定吸入大气;
2. 使系统管道内进入的空气可以加热到固定温度;
3. 实现多路自动切换;

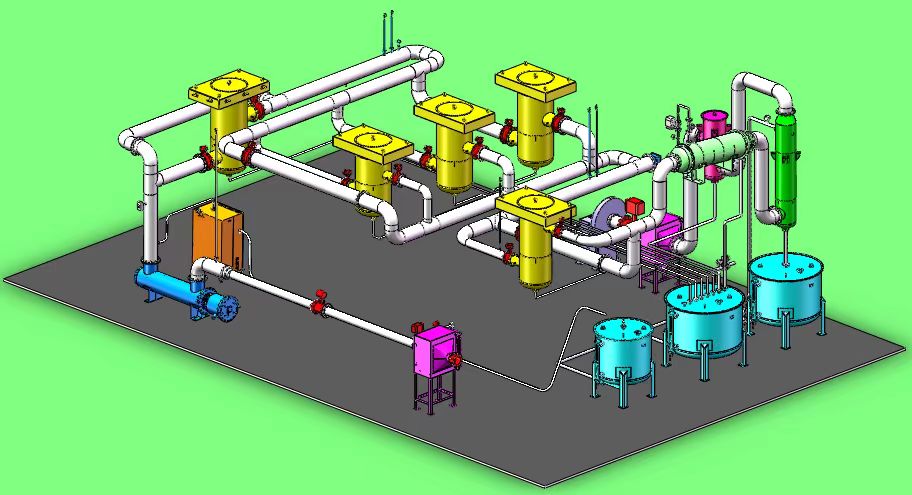

制定以下管路图:
三、项目计划
根据项目目标,我们制定了以下计划:
1. 需求分析:进行详细的需求分析,确认系统应具备的功能和特点;
2. 设计阶段:根据需求分析结果,进行系统设计,包含硬件和软件;
3. 开发阶段:根据客户需求设计电气原理图;
4. 测试阶段:根据客户需求编写相应的自动逻辑;
5. 投入阶段:对系统自动逻辑达到客户要求开始投入使用;

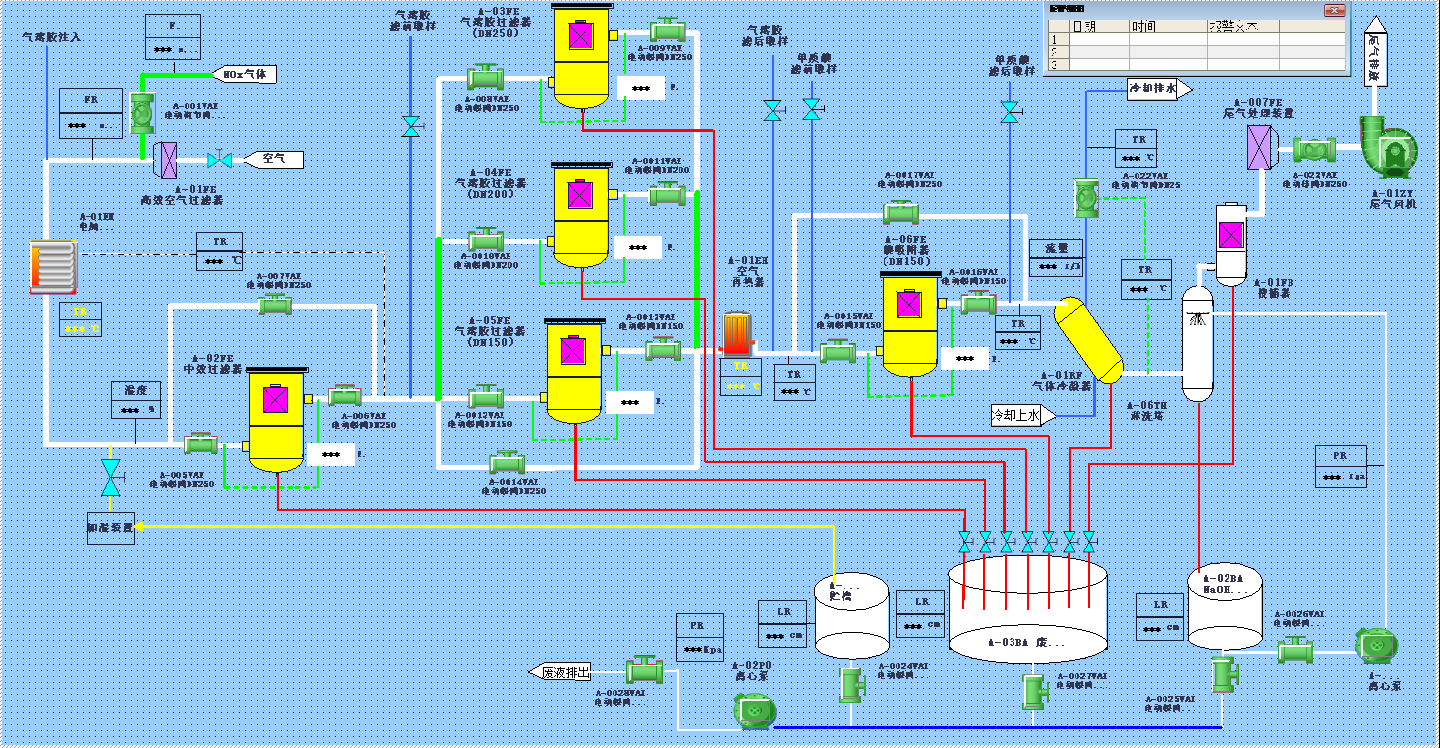

最终编辑出以下操作画面:
此画面为编辑画面根据客户需求显示气体流向,以变色的方式展示在WINCC可视化操作画面里
四、实施过程
在项目实施过程中,我们按照计划有序进行;
1. 需求分析阀门一键自动切换,变频风机PID调节吸入稳定流量,加热器PID调节加热管道温度;
2. 对系统调试测试投入使用
展示如下可视画面
根据管路走向改变阀门以及执行元器件变色,使操作人员能够第一时间观察到阀门以及管内空气走向
